高壓開關柜廠家源創KYN28－12型高壓開關柜圖解

發布時間：2020-11-07

瀏覽量：0

發布人：未知

分享到

kyn28－12型鎧裝移開式金屬封閉開關設備（簡稱高壓開關柜）為額定電壓3～10KV三相交流50HZ單母線及單母線分段系統的成套配電裝置。用于發電廠送電、電業系統和工礦企業變電所受電、配電及高壓電動機啟動等，實現控制、保護、檢測之目的。

本高壓開關柜能滿足GB3906、IEC298等標準的要求，并且具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電關合接地開關、防止接地開關在按地位置時送電和防止誤入帶電間隔等“五防”功能。開關柜既可配用ABB公司的VD4真空斷路器，又可配用國產的VSI真空斷路器，實為一種性能優越的配電裝置。

結構特點

★完全金屬鎧裝，組裝式結構，組合方案廣。

★柜體選用進品的敷鋁鋅薄鋼板，經CNC機床加工，采用的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，且精度高、抗腐蝕、重量輕、強度高、零件通用性強。

★可配裝國產的ZN63A-12系列或進口VD4系列真空斷路器，適用性廣、可靠性高、實現長年免維護。

★手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠。

★各類手車按模數積木式變化，保證同規格車可自由互換，不同規格車不能進入。

★由專用運載車運送手車，操作輕便、靈活。

★電纜室可安裝多達9根單芯電纜。

★高可靠的聯鎖裝置，完全滿足“五防”要求。

★各高壓室均有泄壓通道，確保人身安全。

★面門裝有觀察窗，可觀察室內元件工作狀態。

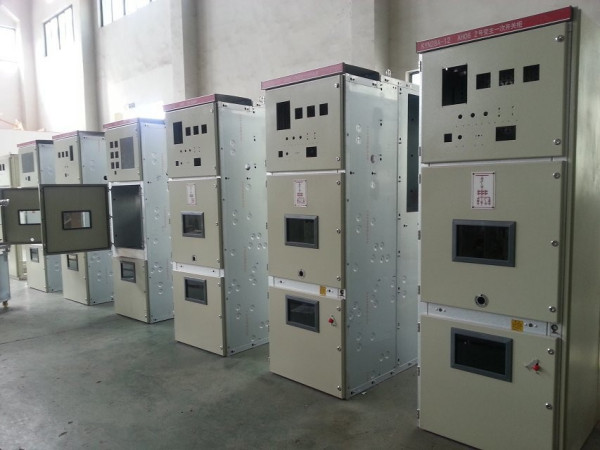

KYN28－12型開關柜圖解:
