10KV高壓液體電阻起動柜功能說明

發布時間：2021-07-21

瀏覽量：0

發布人：未知

分享到

水阻柜,液體電阻啟動柜,水電阻起動柜,10KV高壓液體電阻起動柜主要結構組成：

水箱、極板（分動極板及靜極板）、傳動機構、限位機構（行程開關）及相關電器元件，如繼電器（或PLC）、時間繼電器、接觸器、按鈕、指示燈等狀置構成，主要適用于400V、3KV、6KV、10KV各個電壓等級，功率范圍從500KW-30000KW，與頻敏電阻、變頻器、電抗器等其它起動方式相比，具有起動功率因數高（因是阻性負載）、造價低、維護簡單等特點，最低可將電機啟動電流限制在額定電流的1.3倍，有效減小電機啟動對電網的沖擊，因而在近年來使用最為廣泛。

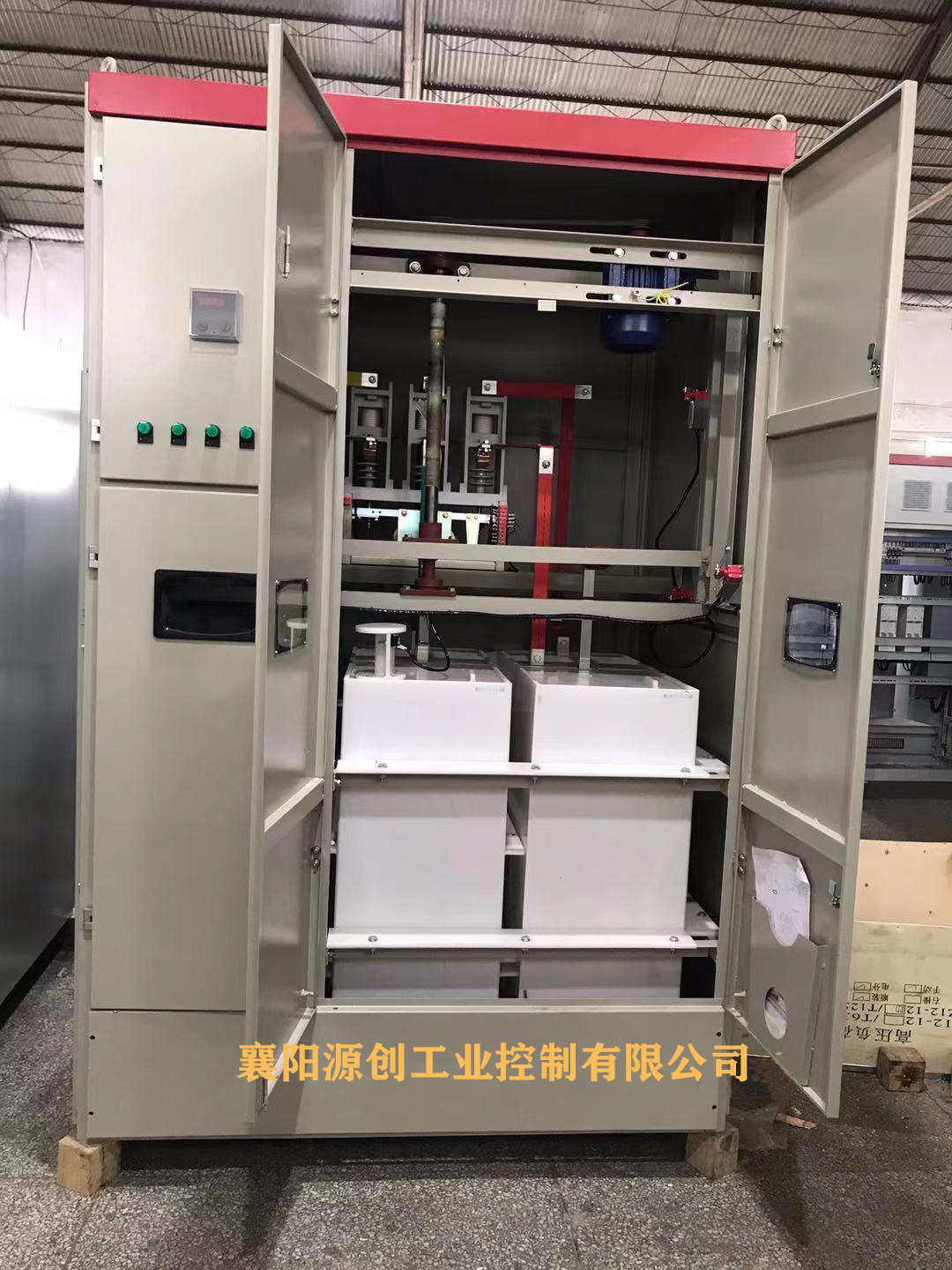

高壓液體電阻起動柜

高壓液體電阻起動柜功能說明：

高壓液體電阻起動柜是由柜體、電氣室、電液箱和傳動機構四大部分組成，下面分別介紹各部分的功能：

（1）柜體

由角鋼和金屬薄板焊接而成，柜體內預留有工作接地和接地母線，為保證柜體接地良好，應妥善與保護接地連接牢固;柜內應保持清潔、干凈，其一次進出線均采用高壓電纜連接下進下出。

(2）電氣室

電氣室內安裝有各種用于在主機起動過程中參與控制保護的低壓電氣元件、PIC等，門是安裝有操作開關、信號燈等，室的下部安裝的是二次外接端子排，電氣室的電源為AC380v，15A（三相四線）及士KM即可。

(3）電液箱

電液箱在柜內下部，箱內安裝有液體電阻的動、定極板，在主機起動過程中正是通過控制改變他們之間的間距來實現軟起動的，在停機斷電的情況下經常觀察液位高低，液面過低請注入清水(自來水)。電液箱是本裝置的核心之一，只有在箱體完好、狀態〈包括液溫、液位）輸出正常、動定極板位置適宜，本柜才能輸出允許起動信號，主機才能完成起動合閘，關于允許起動信號所包含的全部條件將在使用及維護中進行介紹。

(4）傳動機構

傳動機構在柜內上部，主要作用是由傳動機電機帶動極板運動以改變電阻的大小來實現軟起動，應定期(每月）進行檢測、維護，以保證機構運轉靈活。

電阻的大小對應有四個特征位置，分別有四個位置開關，分別是初限位、初限位保護、末限位、末限位保護，其中初、末限位問的問距，是本液態軟起動裝置的有效控制行程，在初限位處電阻最人，末限位處電阻最?。ń咏鼮?)，初、木限位保護是控制傳動機構的最人活動空間，它們動作時均有報警輸出，但只作為警示信號，不要求主要停車檢修。報警信號的消除可通過操作電氣室門上的手動試車、手動復位按鈕使機構脫離報警位即可。初限位保護位置開關是初限位位置開關的后備，作用是控制傳動機構上升（復位）時的準確停車，同樣，末限位保護位置開關是末限位位置開關的后備，作用是控制傳動機構下降時的準備停車。

在脫機運行時，傳動機構應自動復位.到初限位處，主機起動前，根據起動需要的阻值，傳動機構使動極板移動到一合適位置或初限位處允許起動，起動過程中，傳動機構按預定的程序下移(減小阻值)，起動完成液阻切除后，極板自動復位到初限位處為下次起動作好準備。傳動機構中的拖動電機過載一般只作為警示信號，如用戶另有要求，也可作為分閘信號使主機停車。
