一、開關柜輔助設備有什么用

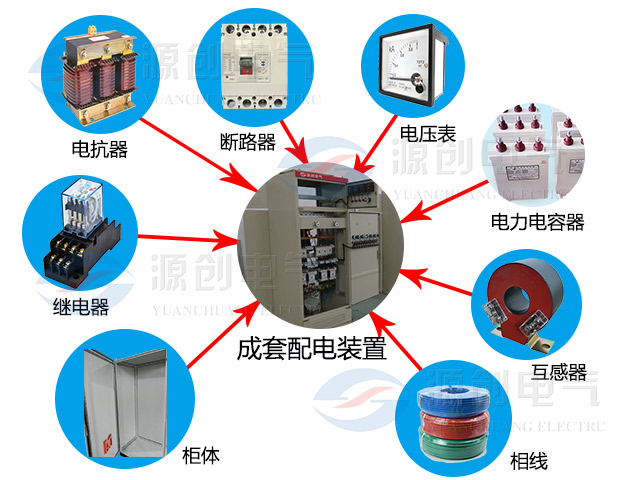

開關柜又稱成套配電裝置，除了開關柜主體以外，還包含有輔助設備，構成整個配電裝置，那么開關柜輔助設備有什么作用呢？

開關柜的輔助設備眾多，不同設備的作用有所不同，不過一般都是為了使開關柜能安全可靠、穩定地運行，隨時監測開關柜系統運行狀態，發生故障時能及時處理故障的設備。

二、開關控制柜都需要什么輔助設備

開關控制柜用于電力系統中，對電氣設備起到啟閉、控制和保護的作用，為了更好控制，通常還會配置一些輔助設備，開關柜的輔助設備主要有：

1、帶電顯示器（驗電器）

通過安裝在支持絕緣子內的電壓傳感器來顯示一次設備是否帶電，所有開關柜必須配置。

2、短路和接地故障指示器

用來指示出現是否短路或接地故障，通常出廠時已預設整定值（電流值可根據實際情況計算、整定）。

3、壓力釋放通道

用于排放設備內部故障時產生的高壓氣體，以保證設備和人身的安全。氣體排放逸孔應不朝向任何可能出現人員的地方，排氣孔應能防止異物進入。

4、內部故障電弧限制裝置

當內部故障電弧產生的高壓氣體出發壓力傳感器產生信號，通過彈簧儲能操作在電纜室內的自動快速接地開關，將在故障電弧產生的幾秒內迅速動作熄弧，以保證設備和人身的安全。

5、驗電、核相裝置

對于全絕緣、全密封設備，在一次設備上直接進行驗電、核相很困難，因此該類開關柜必須帶有驗電、核相裝置，此時要求設備的制造廠家必須保證一、二次回路的對應。

6、進線柜接地開關的閉鎖

全絕緣、全封閉的開關柜無法直接掛設接地線，當開斷柜或外部線路檢修時，接地線必須通過開關柜內部設置接地開關來實現。而進線柜一般是電纜進線（即外部電源通過電纜接入開關柜），當負荷開關拉開后還存在電纜頭帶電的情況，一旦合上接地開關就會形成帶接地合接地開關，必須在進線柜的接地開關上設閉鎖。

7、開關柜按鈕的防誤罩

為防止運行人員在巡視、檢查等過程中誤碰操作按鈕，造成開關跳閘的情況發生，需要在開關柜操作按鈕處加裝防誤罩。

8、電動操動機構

為減少運行人員操作強度、提高操作的安全性，避免操作過程中由于設備問題發生爆燃傷人事故發生，同時為以后配網自動化的需要，在電壓互感器基本配備到位基礎上，開關柜宜全面安裝電動操動機構。
